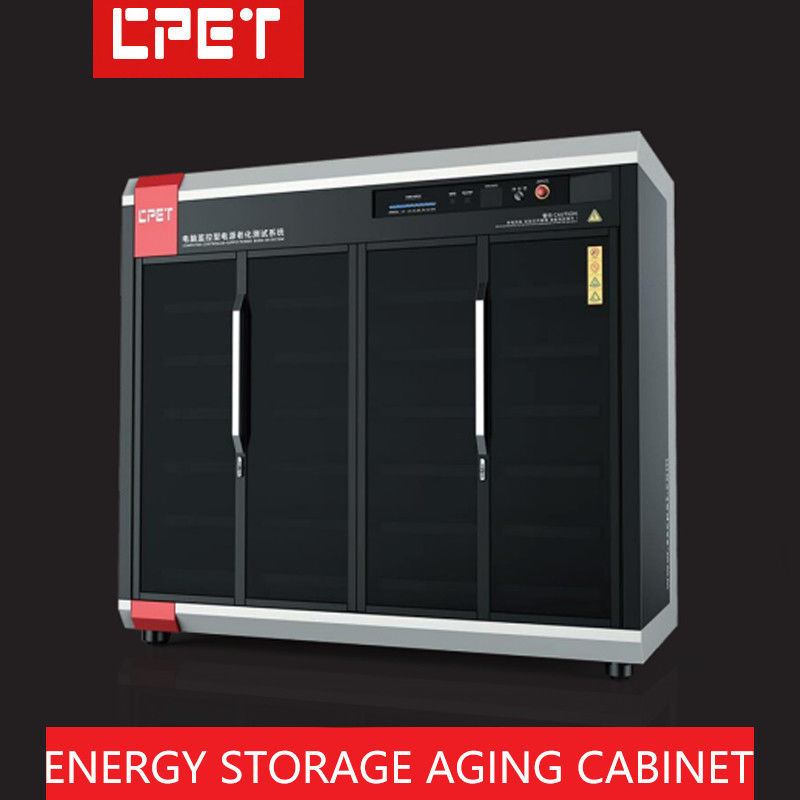

Структура сгорающего шкафа
и количество сжигания
планирование |
Размер тележки (мм) |
L2050*W880*H2050mm (размер одного шкафа с зажиганием) |
| Количество слоев тележки |
4 слоя, глубина площади продукта 400 мм (12 позиций сжигания на слой) |
| Высота тележки |
350 мм |
| Материал конструкции тележки/цвет внешнего вида |
20,0 мм толщины холоднокатаный лист, компьютерный белый |
| Метод охлаждения нагрузки |
верхний тип выхлопного вентилятора турбины верхнего ряда (легко регулировать температуру окружающей среды) |
| Изоляция слоя и антистатический метод |
Эпоксидная изоляционная доска с отверстиями для рассеивания тепла на поверхности |
| Общая структура комнаты сжигания |
Принять мобильный сжигание в разделенный шкаф; красивый внешний вид и легко перемещаться и комбинировать |
Введение в энергетику
модуль восстановления
конфигурация, мощность
испытуемой мощности
Поставка и сжигание
количество |
Метод управления модулем рекуперации энергии |
Режим связи RS485, верхний компьютер, режим связи RS232 |
| Установка модели энергопотребляющего модуля |
CP8118 |
| Количество установленных энергопотребляющих модулей |
Необходимо установить 8 наборов модулей 8CH на слой, 32 комплекта сгорающих шкафов. |
| Установка модели модуля рекуперации энергии |
CP8506 +CP5302 |
| Метод изоляции модуля рекуперации энергии |
Канал электронного модуля нагрузки использует фотоэлектрическую изоляцию (изоляцию связи и питания) |
| Количество установленных модулей рекуперации энергии |
Необходимо установить 4 комплекта модулей восстановления энергии 8CH на один этаж, 8 комплектов всего сгорающего шкафа, установлены 6 комплектов модулей инверторов однофазной мощности 5 кВт, подключенных к сети |
| Рамочная схема проектирования модуля рекуперации энергии |
Нет реле, схема дизайна длительного действия (независимые права интеллектуальной собственности) |
| Количество продуктов сжигания в целом шкафу |
Однокамерная сжигательная установка с выходом 8 постоянного тока (50W/100V/5A) выходом переменного тока (220V/500W) ниже 32 источников питания для хранения энергии |
Введение электрической
Контроль и температура
Устройство управления мощностью
Сжигательный шкаф |
Проводка |
Указанный клиентом интерфейс; входный порт - козырь |
| Функционные клавиши панели |
Дисплей входного напряжения переменного тока, выключатель запуска, выключатель аварийной остановки |
| Режим распределения мощности и управления троллейбусом |
Трехфазное пятипроводное распределение электроэнергии 380 В; компьютерный мониторинг и автоматическое электрическое управление |
| Распределение электроэнергии троллейбуса |
Одиночный сжигательный шкаф 500W * 32 комплекта/0,85 = 20KW, измеренная эффективность питания рассчитывается на 85% |
| Способ управления |
Электрическое управление включает в себя ручное/автоматическое переключение, и оно контролируется компьютером в режиме реального времени, когда оно сжигается.Электрический кабинет управления может расширить функцию автоматического переключения напряжения переменного тока |
| Защита безопасности |
Защита от заземления оборудования, защита от утечки переключателя, защита от автоматического отключения дымовой сигнализации и т.д. |
