Трехфазное 380В 100А новоэнергетическое автомобильное электролитическое устройство для исправления мощности

1Входящая линия: трехфазная 380В / 100А

2Распределение мощности: выход переменного тока использует трехфазную пятипроволочную систему, однофазное напряжение подает энергию в продукт, а трехфазное выравнивание осуществляется в слоях в соответствии с

3Контроль: мощность каждого слоя может контролироваться путем мониторинга

4Включая 19-дюймовый жидкокристаллический дисплей и клавиатуру, ЖК-интерфейс человека и т.д.

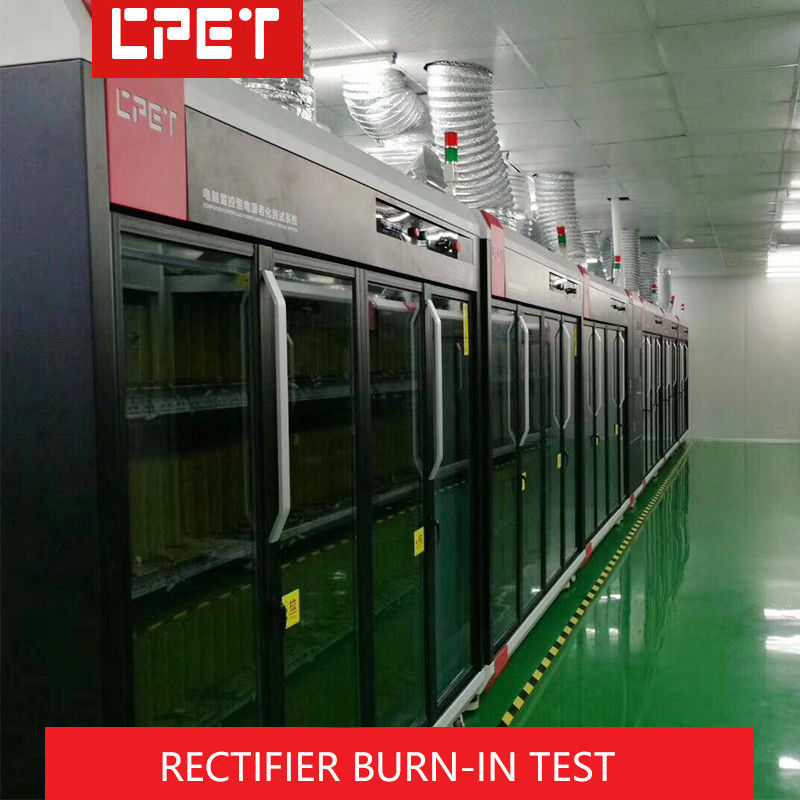

1.Общая компоновка: сжигательный шкаф в основном состоит из 9 слоев в области продукта, с 8 слотами на слой

2. Способ подключения: применяется метод жесткого подключения и настраивается фиксированный внешний интерфейс в устаревшем шкафу, включая выход питания, вход нагрузки, сигнал 485, адресный сигнал;Испытуемый продукт проходит специальную старую адаптацию и стыковку с светильниками

3Конструкция воздуховодов: ввод воздуха внизу и один или два вентилятора сверху

4Конструкция тепловой мощности: 9 кВт

5.Проектирование правил безопасности: выполнение функций правил безопасности, предотвращения пожаров и аварийной защиты

1.PC: поддерживает более одной серийной связи 485, система Windows 7, жесткий диск 500G. Оснащен 22-дюймовым монитором, мышью и клавиатурой, беспроводным пистолетом штрих-кода и другим оборудованием.Облицовка компьютера хоста должна быть заземлена.

2.Объект наблюдения

A.Информация о напряжении и токе всех слотов

B.Информация о значениях набора и состояния всех модулей нагрузки

C.Устройство / PLC значение настройки температуры, значение настройки значения переключения, информация о значении состояния

D.Информация о скорости на панели управления вентилятором

1.Интерфейс работы: компьютер + программное обеспечение терминала (мониторинг терминала используется для мониторинга устаревшего шкафа,и интерфейс мониторинга интегрирует интерфейс SMU для мониторинга состояния модуля)

2Режим связи между хост-компьютером и системой мониторинга - сетевой порт 485.

3.Настроить и контролировать температуру окружающей среды в шкафу

4.SMU контролирует состояние каждого модуля сгорания

5.Всего время сжигания: 0-9999H (с учетом потребностей в эксперименте с долгосрочным сжиганием) настройка программного обеспечения терминала компьютера

6. Поддерживает установку устройства диапазона выходного напряжения слоевого слота (поддерживает одновременное сжигание нескольких моделей с аналогичными спецификациями для одного шкафа)
