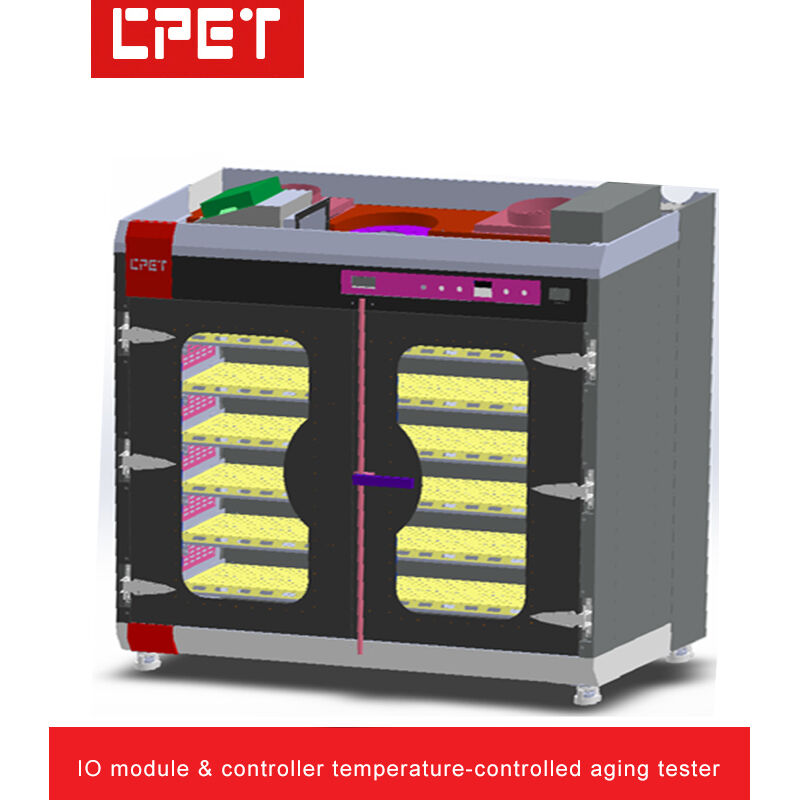

| 1 | Обзор внешнего вида и структуры старых шкафов: |
| А. | Количество продукта для старения | Каждый шкаф для выдержки может выдерживать 24 PCS из 4-16 каналов выходной продукции, 12 PCS из 17-32 каналов выходной продукции (2 выходной канала параллельно) |
| В. | Размеры оборудования (мм): | Одноразовый шкаф для старения: L2050mm x W1200mm x H2200mm (предполагаемые, фактические габариты в соответствии с требованиями конструкции). |
|
|
| В | Количество слоев троллейбусов: | 6 слоев, 4 продукта PCS на слой |
| D | Высота и ширина слоя тележки: | Ширина слоя 320 мм, высота 170 мм |
| Е | Материал конструкции тележки: | 20,0 мм толщины холоднокатаная стальная плита, промышленный дизайн ссылка на внешний вид |
| F | Метод охлаждения нагрузки: | Высокотемпературный верхний выхлопный вентилятор, верхний тип выхлопного |
| G | Межслойная изоляция и антистатический метод: | Эпоксидный ламинат с охлаждающими отверстиями |
| H | Тип конструкции тележки: | Нагрузка, помещенная в область продукта, изоляция спереди и сзади |
| Я... | Структура контроля температуры: | Область продукции: температурно-контролируемое, низкотемпературное отопление, выхлопные газы с высокой температурой |
| 2 | Введение в проект |
| А. | Метод управления модулем: | Связь RS485, связь RS232 с хост-ПК |
| В. | Установленная нагрузка ERS: | 3-120V/0.2-10A/150W/8CH (подробности см. в спецификациях) |
| В | Метод изоляции модуля рекуперации энергии: | Каналы электронных модулей нагрузки используют оптоизоляцию (изоляцию связи и питания) |
| D | Режим загрузки модуля рекуперации энергии: | Режимы нагрузки CC, CV, CR, CP |
| Е | Архитектура проектирования модуля восстановления энергии: | Продолжительный дизайн (собственная интеллектуальная собственность) |
| F | Конфигурация модуля нагрузки, инвертора и программируемого модуля постоянного тока: | CP8530 x 24 (1 ПС продукта на 1 ПС нагрузки) / CP5312A x 8 (3 ПС продукта на 1 ПС инвертора)
Программируемый модуль постоянного тока: 20KW/200A 8-120V x 3 (8 продуктов PCS на 1 программируемый модуль постоянного тока PCS) |
|
|
| G | Коммуникация с продуктом: | Каждый изделие оснащено 1 каналом CAN2.0 |
| H | Эффективность энергосбережения: | Приблизительно 60-80% (зависит от уровня входного напряжения продукта) |
| 3 | Электрическое управление и управление температурой электромобиля с мощностью старения Обзор: |
| А. | Способ проводки: | Входная мощность переменного тока с промышленных розетками 15A (8 штук на слой), выходные терминалы постоянного тока: соединители банановых розетки (подробности см. стр. P7) |
| В. | Ключи функций панели: | Входное напряжение и ток переменного тока, переключатель старта, экстренный переключатель остановки |
| В | Точность контроля температуры области продукта: | Терморегулируемое старение в области продукта, регулируемое от +5 °C до 85 °C. Точность температуры +/-5 °C |
| D | Принцип управления температурой в области продукта: | Низкотемпературное отопление, высокотемпературные выхлопные газы |
| Е | Способ распределения и управления мощностью троллейбуса: | 380V трехфазное пятипроводное распределение энергии, контроль ПК и ручное электрическое управление |
| F | Мощность распределения электроэнергии троллейбуса: | 150 Вт х 384 единиц / 0,8 ~ = 72 КВт, испытанная эффективность продукта рассчитана на 80%, старый шкаф самоснабжение, отопление и выхлопная мощность 9 КВт |
| G | Метод управления вводом: | Автоматическое управление программой |
| H | Защита от старения шкафов: | Защита от заземления оборудования, защита от утечки переключателя, сигнализация о дыме |
| Я... | Конфигурация хоста и дисплея кабинета управления: | 1Промышленный ПК: ASUS Industrial PC, модель D701MER, процессор I3-14100, оперативная память 8G DDR5, хранилище 1T HDD + 256G SSD, ОС WIN11 PRO, питание 180W (ASUS)
2Дисплей: Acer K222HQL, 21,5 дюйма, разрешение 1920x1080 LED монитор, VGA интерфейс |
|
|
|
|
| 4 | Обзор основных функций системы: |
| А. | Подходит для устаревших контроллеров/модулей IO, серверных источников питания, источников питания ПК, адаптеров и т.д. |
| В. | Бесплатное программное обеспечение для контроля старения с контролируемой температурой, с независимыми правами интеллектуальной собственности и без юридического риска |
| В | Программируемые электронные модули нагрузки контролируют выходное напряжение, ток, мощность и другие параметры |
| D | Программное обеспечение для мониторинга старения включает в себя сервис обновления, сильная масштабируемость экономит повторные инвестиции в оборудование |
| Е | Параметры старения, настройка времени, редактирование последовательности включения/выключения (испытание включения/выключения мощности продукта), поддержка автоматического переключения напряжения, трансформации нагрузки и других программируемых функций |
| F | Автоматическое автоматическое отключение электричества после завершения старения, удобное для бесконтрольной работы |
| G | ПК автоматически отображает пропуск/пропуск проверенных энергетических продуктов, вид окна с несколькими троллейбусами для централизованного управления, экономит операторов и повышает эффективность производства |
| H | ПК хранит отчеты о данных старения, отслеживаемые параметры процесса; также поддерживает сканирование штрих-кодов и загрузку системы MES |
| Я... | RS232 до RS485 использует оптоизолированный преобразователь, улучшает надежность связи и предотвращает повреждение оборудования молнией |
| J | Каждый ПК (контрольный шкаф) может одновременно контролировать несколько шкафов старения (нынешняя конструкция: 1 контрольный шкаф поддерживает 4 шкафа старения) |
| К | Умный счетчик энергии, программное обеспечение системы автоматически собирает и отслеживает нагрузку, восстановленную энергию, фактически потребленную энергию, общее потребление энергии и автоматически рассчитывает эффективность восстановления |
| Л | Поддерживает загрузку системы MES (активную загрузку), автоматическую передачу станции, автоматическую загрузку дефектных замков, автоматическое извлечение параметров старения по штрих-коду продукта |
| М | Программное обеспечение для мониторинга старения мощности с встроенной документацией о помощи для мгновенного руководства работой |
| N | Входное напряжение шкафа старения: AC380V трехфазный. Входное напряжение шкафа управления: AC220V однофазный |
